本公司現擁有油氣回收在線監測系列產品。近年來，與中石油/中石化/延長殼牌/中海油/中航油/中油BP/中化石油等集團及各地?zé)捁颈３至己玫暮献麝P(guān)系，憑借優良的品質和服務，在行業內樹立了良好的口碑，深得客戶的認可和信賴。

油氣回收在線監測系統用于實時監測油氣回收系統的氣液比、液阻、 密閉性、罐壓、卸油口油氣濃度、三次油氣回收后處理裝置油氣排放濃度等指標， 并可按要求發出預警、報警信號，并能記錄存儲和傳輸監測數據。整套設備由在線監測平臺、氣液比采集器、壓力傳感器、渦街流量計及油氣濃度監測儀組成。

滿足以下性能指標：

加油站在線監測系統監測和加油機顯示加油量的相對誤差≤1% 。

在線監測系統監測和手工方法檢測的氣液比的絕對誤差≤0.15。

線監測系統監測和手工方法檢測的壓力值絕對誤差≤50Pa 。

系統采用的氣體流量傳感器測量精度不低于±2% 。

  系統采用的油罐壓力傳感器最大允許誤差不超過滿量程的 0.5% 。

   系統采用的濃度傳感器最大允許誤差不超過±3%。

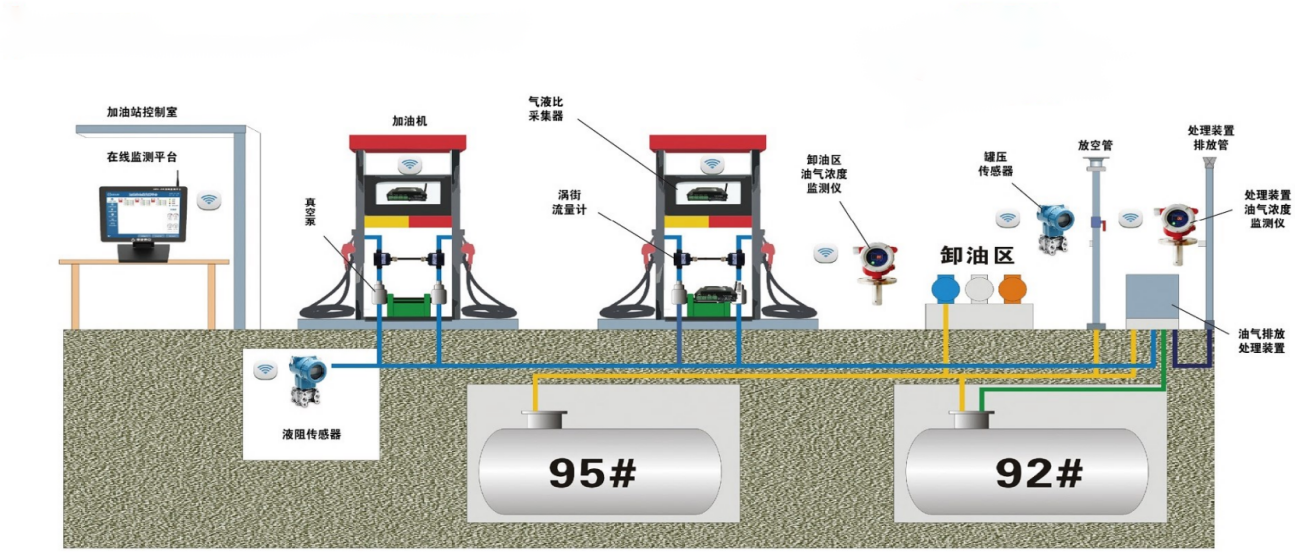

在線監測平臺安裝示意圖

           可提供無線版安裝方案，無需布線，節省改造時間

           氣液比采集器與控制器之間通過無線傳輸，無需布線，節省整站改造時間，不影響加油站正常運營。

           無線傳輸不受擋物干擾，1公里內數據零丟失

           無線模塊通過防爆認證，符合防爆場所使用要求

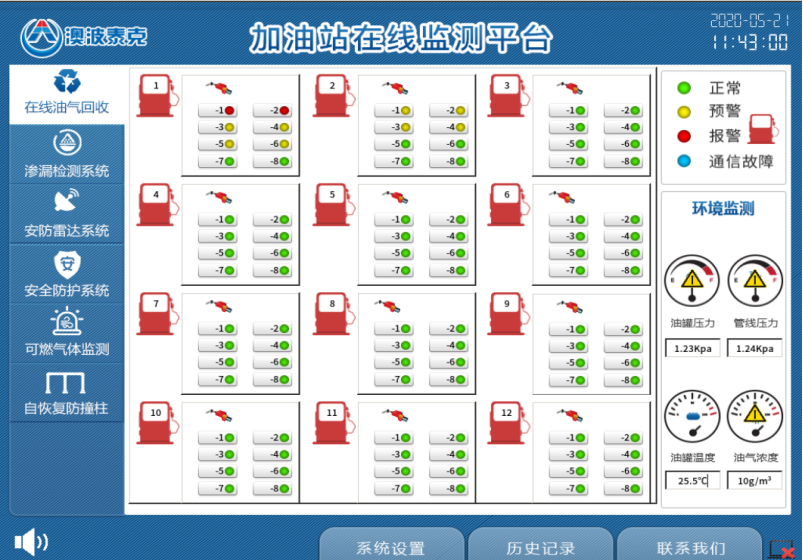

  集成式在線監測平臺

可提供無線傳輸方案

整個平臺可實現96把汽油槍的實時檢測，具有記錄、存儲、處理和傳輸監測數據

控制器配備標準網絡接口，可接入環保監控平臺

提供數據顯示及歷史數據查詢功能，并可導出報表

具備故障自檢功能，通過軟件分析，判斷故障點并實時提醒

在線監控平臺，采用最新的 Linux 智能操作系統，速度快， 穩定可靠。

可擴展兼容加油站雙層罐測漏、卸油流程控制、油氣濃度監測、雷達安 防系統、防撞管理、液位儀等，一機多用，讓控制室更美觀簡潔。

安裝位置：營業室內

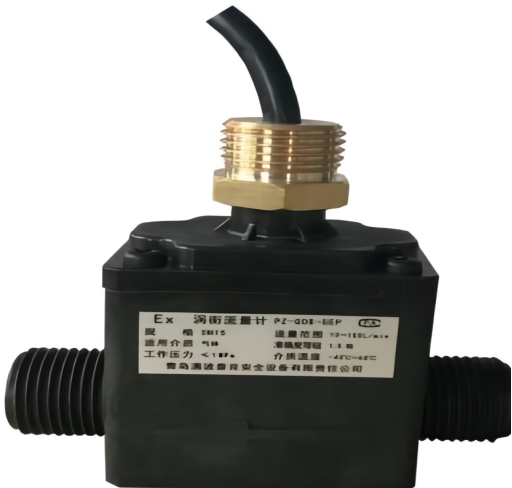

渦街流量計

我司采用的氣體流量計是渦街式氣體流量計從產品原理層面就具有體積小、 安裝方便的特點。渦街式原理不受被測流體溫度、壓力、密度、雜質等影響， 故 障率低的特點。并渦街式原理無機械可動部件。

      測量精度1.0級，量程10-100L/min；

      結構緊湊，體積小，安裝方便，不受加油機空間影響；

      沒有機械可動部件或者熱元件，使用壽命長；

      采用靜電亞導體材料，防腐蝕處理，不會產生靜電，耐腐蝕性強；

      不受溫度、密度、積液、雜質影響，不影響油氣回收設備工作。

      技術參數

      介質溫度： -40～+60℃

      相對濕度： 0%～95%

      大氣壓力： 86～106kPa

      流量范圍： 10～100L/min(氣體)

      防爆等級： Ex ia 11B T4 Ga

      防護等級： IP67

      安裝位置：油氣回收銅管氣路

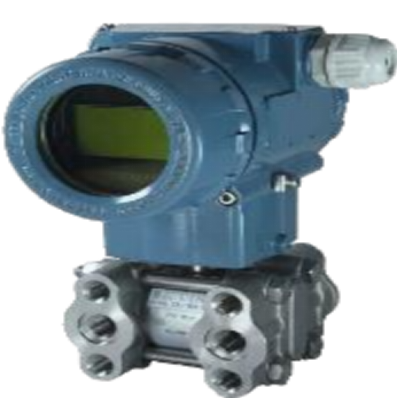

 差壓式壓力傳感器

我司采用行業內最先進的差 壓傳感器。相對于絕壓傳感器。精度 1.0 級，精度高；儀表運行過程中可實時對儀表組態，如修改量程、監視變量等；采用固體元件，接插式電子線路板， 堅固抗振；防爆結構，全天候使用，受環境影響小，誤差小。具有量程、零點、阻尼現場連續可調的特點。

可提供無線版本

技術參數：

分辨率：1Pa；

最大允許誤差：±0.1%FS環境濕度: 0-95%

量程范圍：±3.5kPa

環境溫度: -30～+85℃

環境濕度: 0-95%

大氣壓力;86～106kPa

電源供電范圍: 12～24VDC

防爆等級：Ex ia 11C T4 Ga

防護等級：IP67

穩定性：±0.2%×Span/1 年

輸出信號: RS485

響應時間：放大器部件阻尼常數為 0.1s；傳感器時間常數為 0.1s～1.6s， 取決于量程及量程比。

安裝位置：汽油油罐排氣管檢測口及二次回管道檢測口

氣體濃度傳感器

  我司的在線監測系統 采用了自主研發的紅外式油氣濃度監測傳感器。 0GA1000L型可燃?xì)怏w報警器利用非色散紅外吸收原理檢測空氣中的待測氣體，利用不同氣體對紅外輻射有著不同的吸收光譜，吸收強度與氣體濃度有關來檢測氣體濃度值，將待測氣體的濃度轉換電信號，經過單片機處理后在液晶屏上顯示，并轉換成4-20mA或485信號供二次儀表使用。

技術特點：

化學式濃度傳感器應用選擇性差，在三次油氣回收處理裝置的空間內，極易中毒，壽命短。紅外式的才用的是物理式原理，它不中毒,壽命長,選擇性好。相對于其他紅外原理傳感器具有自檢功能,傳感器自動報警,確保使用安全。采用遙控器進行操作,方便在用戶對設。備進行調校,無需開蓋，操作方便。

優勢特點：

可提供無線版本

遙控器操作，安全方便

現場配備防爆聲光報警器傳感器具有智能自檢，故障報警提示功能

技術參數：

最大誤差±3%

防爆等級 Exd ia 11CT4Gb

防護等級:IP65

檢測方式:擴散式      檢測氣體:異丁烷

量程：(0~50)g/m3     檢測范圍: 0-100%LEL

測量精度：1g/m3     工作溫度：-40℃～60℃

零漂移：＜0.3%F.S. /月 工作濕度：0-95%RH

測量方式：紅外       通信接口：4-20mA/RS485

響應時間:≤15S(T90)   示值誤差:≤±1g/m3

最大功率:1.5W        負載:0~750R

工作電壓:24VDC±10% 4-20mA

重量:1.6KG

安裝位置：卸油箱及三次排氣口

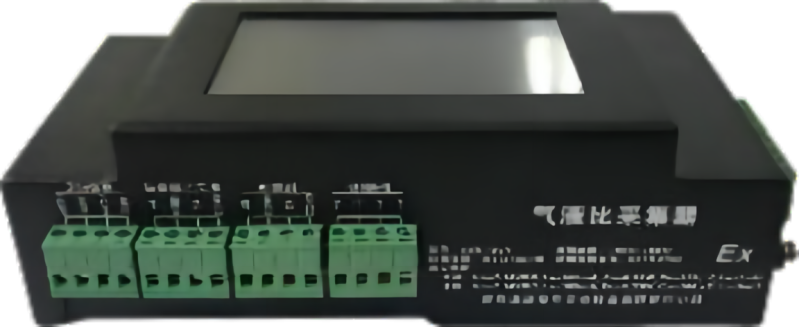

氣液比采集器

我司在線監測系統的氣液比采集器核心處理器采用最新的 MCU 處理器，脈沖采集使用硬件觸發中斷，采集頻率高達 3000HZ 以上。遠高于現場最大300Hz需求，不會丟失脈沖信號，精度更高。

技術參數

系統優勢

流量計采用渦街原理，精度達1.0級，體積小，免維護。

氣液比采集器配備4.3寸高清液晶顯示屏，方便安裝調試

核心部件全部自產，系統匹配度高，運行更穩定

系統具有故障診斷功能，能夠分析異常數據，診斷油氣回收故障原因，并提供故障 狀態提醒。

系統可拓展性強，可集成液位儀、滲漏檢測、安全防護等設備。

可提供數據監控平臺及移動端APP,用于石油公司內部監控，也可用于各地環保部 門搭建監控平臺。

可提供無線傳輸方案，減少加油站改造成本。

業績

我公司的加油站油氣回收在線監測系統已在河北、安微、江蘇、浙江、湖南、廣東、福建、四川、重慶、山東、天津等省份安裝200多座加油站，全部運行良好。

井且在以下框架項目中標，持續供貨中。

中油碧辟石油有限公司

中化石油銷售有限公司

中國石化銷售股份有限公司湖南石油分公司

中國石油天然氣股份有限公司南銷售分公司

中國石油天然氣股份有限公司福建銷售分公司

售后服務體系

服務人員60余名，分布全國各省內城市，7*24小時隨時響應客戶需求。

油氣回收在線監測項目，施工前專項培訓，施工中全面支持，組織服務人員接受一年專業崗位培訓后，才可入職，保證高效專業的解決現場問題。

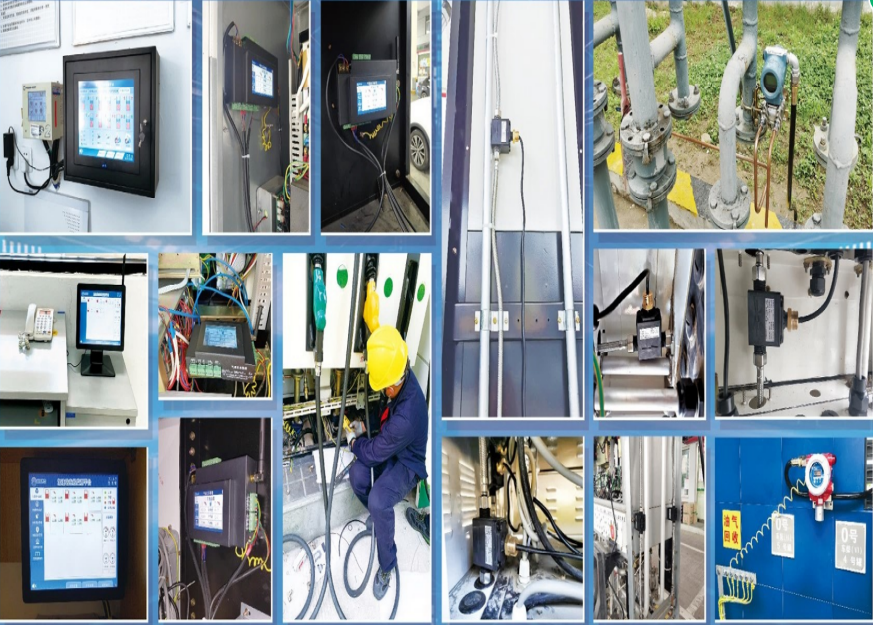

案例展示
